功能描述
1.查看连接设备进度
2.设备自动连接正常网络
3.手动设置设备连接正常网络
界面

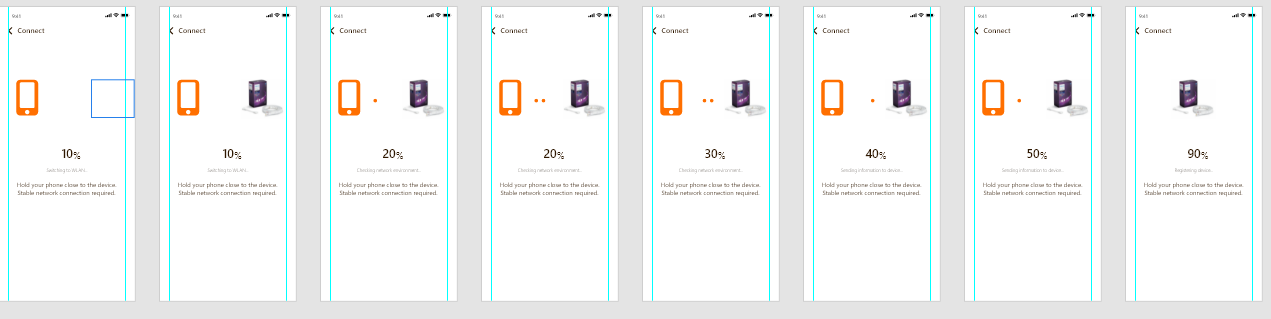

界面元素-连接设备进度（进度正常）
| 名称 | 用途 | 显示 | 交互 |
|---|---|---|---|
| ＜ | 返回扫描设备页面 | 【＜】 |
1.点击按钮，弹出提示框 提示框文本：Exiting will interrupt connecting to the device. 【CANCEL】按钮，取消返回 【EXIT】按钮，确认返回，进入【扫描设备】页面 |
| 页面标题 |
展示 | 文本,例：Connect | 无 |
| 连接进度 | 展示连接设备进度 |
图标1. 图标2. 数字，例0% 连接设备进度提示文本，例：Turning on WLAN 页面提示文本 |
1.图标1根据连接设备进度，同步更新由 2.数字根据连接设备进度，进行数字更新由0%-10%-20%-30%-40%-50%-90%-100% 3.连接设备进度提示文本，根据数字更新进行同步更新： Turning on WLAN - 0% Switching to WLAN - 10% Checking network envionment -20%， 30% Sending information to device - 40%，50% Registering device -90%，100% 4.连接设备进度为100%，弹出图标2，进入连接正常网络 |
界面元素-连接设备进度（进度不正常）
| 名称 | 用途 | 显示 | 交互 |
|---|---|---|---|
| ＜ |
返回扫描设备页面 |
【＜】 |
1.点击按钮，弹出提示框 提示框文本：Exiting will interrupt connecting to the device. 【CANCEL】按钮，取消返回 【EXIT】按钮，确认返回，进入【扫描设备】页面 |
| 页面标题 |
展示 |
文本,例：Connect |
无 |
| 连接异常 | 选择异常处理方式 |
标题：NOte 提示框： Unable to switch WLAN networks automatically.Connect to a WLAN network manually and try connecting your device again. 【CANCEL】按钮 【SETTINGS】按钮 文本：Switching to WLAN - 10%更改为Note-10% 当连接进度为：Switching to WLAN - 10% 出现异常时显示 |
1.点击【CANCEL】按钮，进入【扫描设备】页面 2.点击【SETTINGS】按钮，进入手机网络连接页面，选择网络，进行连接 |
| 连接异常 |
选择异常处理方式 |
提示框： Unable to connect to WLAN 【CANCEL】按钮 【HELP】按钮 文本 Checking network envionment -20%， 30%更改为Note-20%，30% 或Sending information to device - 40%，50%更改为Note-40%，50% 当连接进度为：Checking network envionment -20%， 30% 或Sending information to device - 40%，50%出现异常时显示 |
1.点击【CANCEL】按钮，进入【扫描设备】页面 2.点击[【HELP】按钮，进入HELP网页，网页显示HELP相关内容 |
| 连接异常 |
选择异常处理方式 |
标题：Unable to register 提示框： Try the following 1.Make sure your phone,device and router are close to each other. 2.Check the network Still not working? 字段：Get help 【OK】按钮 文本：Registering device -90%更改为Note-90% 当连接进度为：Registering device -90% 出现异常时显示 |
1.点击字段Get help，进入HELP网页，网页显示HELP相关内容 2.点击按钮OK，进入【扫描设备】页面 |
页面元素-连接正常网络（成功）
| 名称 | 用途 | 显示 | 交互 |
|---|---|---|---|
| 连接正常网络 | 展示连接正常网络 |
图标： 文本：Reconnect to the network |
1.设备连接正常网络时，图标动态展示（转圈圈），连接成功，进入【连接设备-选择设备位置】页面 |
页面元素-连接正常网络（不成功）
| 名称 | 用途 | 显示 | 交互 |
|---|---|---|---|
 |
展示连接正常网络不成功 | 图标 | 无 |
| 网络连接失败 |
展示连接正常网络不成功 |
文本：Network connection failed | 无 |
| 重试 | 重新连接正常网络 | 【Retry】按钮 | 1.点击按钮，重新连接正常网络 |
| 手动设置 | 手动连接正常网络 | 【Manual set】按钮 | 1.点击按钮，进入手机网络连接页面，选择网络，进行连接，
连接成功，页面展示连接成功图标 |
